高性能環氧灌封膠：IGBT 模塊封裝專用
來源：銘誠錦
時間：2026-05-14
瀏覽量：0
隨著新能源汽車、軌道交通、光伏發電等領域的快速發展，功率半導體器件對封裝材料的要求越來越高。絕緣柵雙極晶體管（IGBT）作為電能轉換與控制的核心器件，被譽為電力電子領域的"CPU"。其工作過程中產生的高溫、高濕、機械振動等惡劣條件，對灌封材料提出了嚴苛挑戰。
目前，主流的大功率IGBT模塊普遍采用硅凝膠+環氧灌封膠的雙層復合封裝結構：內層使用有機硅凝膠提供電氣絕緣保護，外層使用環氧灌封膠提供機械強度支撐。本文將系統介紹環氧灌封膠在IGBT模塊封裝中的核心優勢及應用要點。
一、什么是IGBT模塊灌封膠？
1.1 IGBT模塊簡介
IGBT是一種兼具M(jìn)OSFET高輸入阻抗和雙極型晶體管低導通壓降優點的功率半導體器件，具有驅動簡單、開關速度快、通態電流大等特點。主要應用于新能源汽車電機控制器、軌道交通牽引變流器、光伏/風電逆變器、工業變頻器及智能家電等領域。
1.2 為什么需要灌封？
IGBT模塊工作時面臨多重環境壓力：熱應力（芯片溫度可達150-200℃）、電氣應力（高壓可達3300V以上）、機械應力（振動沖擊導致綁定線斷裂）、環境侵蝕（濕氣鹽霧腐蝕金屬部件）。灌封膠正是為解決上述問題而引入的關鍵封裝材料。

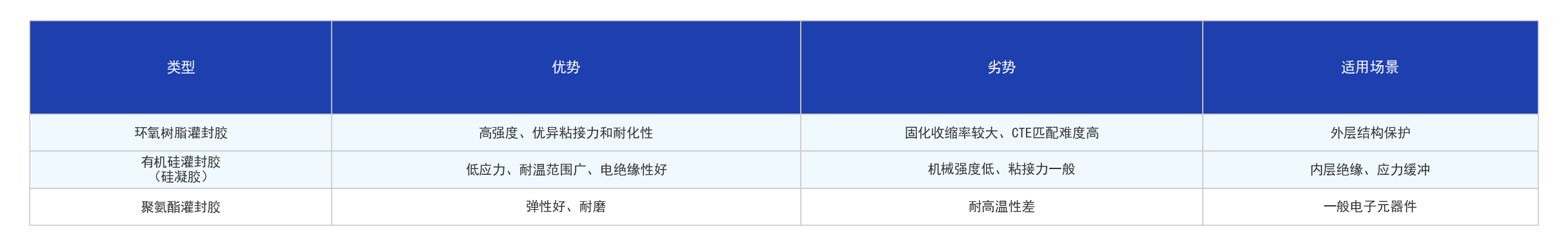

常見灌封膠類型對比：
二、環氧灌封膠的八大核心性能
環氧灌封膠由特種環氧樹脂、固化劑、無機填料及功能助劑組成，是應用更廣泛的電子封裝材料之一。其核心優勢如下：
1. 優異的機械保護能力
固化后形成堅硬致密的保護殼，有效抵御外部沖擊和振動
2. 卓悅的化學與環境抵抗力
可抵抗酸堿、油類等化學物質侵蝕，阻隔濕氣和鹽霧
3. 高度電氣絕緣性
體積電阻率高、介電強度大，防止高壓漏電和擊穿
4. 優良的熱穩定性
可承受-40℃至+200℃寬溫度范圍
5. 防氧化防腐蝕
完全封閉內部空間，隔絕氧氣水分，減少引線焊點氧化風險
6. 提升長期可靠性
可有效延長IGBT模塊使用壽命2~3倍
7. 配方可定制性強
硬度從邵氏D70到D90+可調，支持室溫至中溫固化
8. 強大的粘接能力
能與銅、鋁、陶瓷等多種基材形成牢固粘接
三、IGBT模塊對灌封膠的特殊要求
與傳統電子元器件灌封相比，大功率IGBT模塊對灌封材料提出了更高要求：
? 高絕緣強度 — 保障"三結合點"（芯片-鍵合線-灌封膠界面）的絕緣可靠性
? 無副產物固化 — 避免氣泡殘留影響絕緣性能
? 極端耐溫能力 — 內部工作溫度可達180-200℃，需長期保持穩定
? 耐濕熱與抗沖擊 — 需通過85℃/85%RH標準測試及溫度循環（-40℃?+125℃）
CTE熱膨脹系數匹配 — 更關鍵指標
環氧樹脂CTE通常為30-60ppm/℃，而硅芯片約2.6ppm/℃，銅襯板約17ppm/℃。CTE失配會在溫度循環中產生巨大內應力，導致灌封體開裂、外殼脫離或綁定線斷裂。降低CTE值并提高組件匹配性是研發的核心方向之一。
四、實際應用：雙層復合灌封工藝

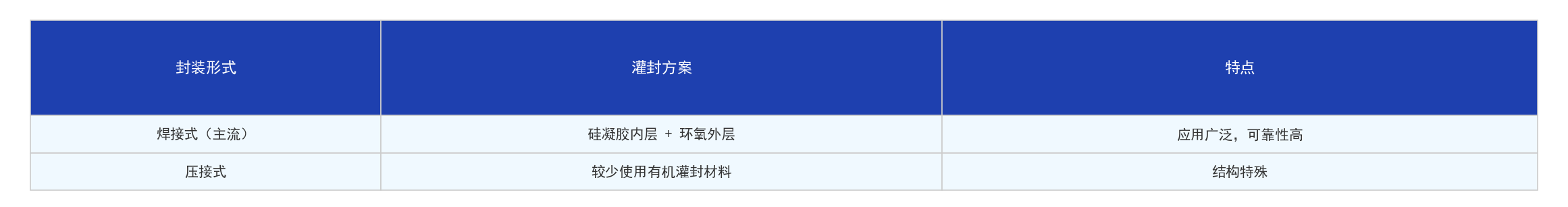

4.1 封裝形式與灌封方式
4.2 雙層復合灌封工藝流程
步驟1: IGBT芯片貼裝 → 步驟2: 鍵合線互連 → 步驟3: 有機硅凝膠灌注（內層）
→ 步驟4: 凝膠固化 → 步驟5: 環氧膠二次灌封（外層加固）
→ 步驟6: 固化成型 → 測試驗收
"先凝膠后環氧"方案的優勢：
? 內層硅凝膠：提供柔性緩沖，吸收熱應力；優異的電絕緣性防止局部放電
? 外層環氧層：形成堅硬外殼，提供機械強度和環境隔離
該方案在軌道交通用高壓IGBT模塊中應用尤為廣泛。

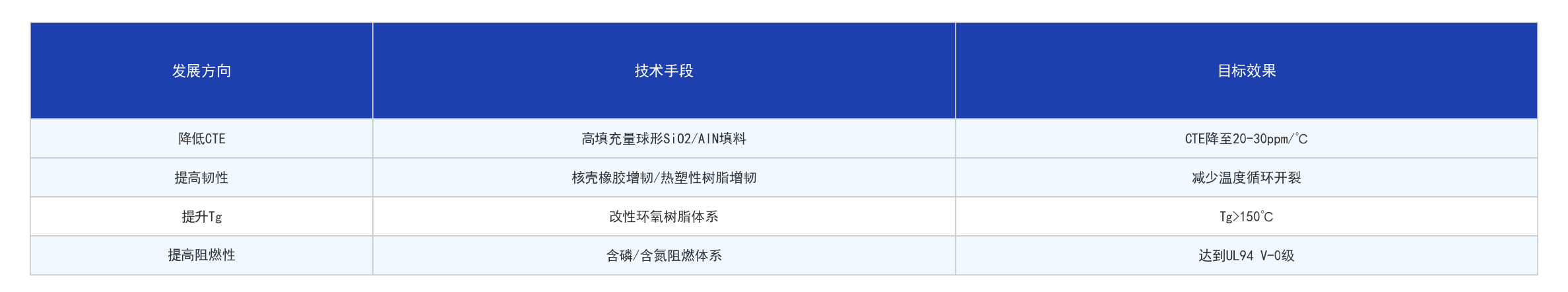

4.3 技術發展方向
五、實驗驗證與選型建議
5.1 可靠性測試標準

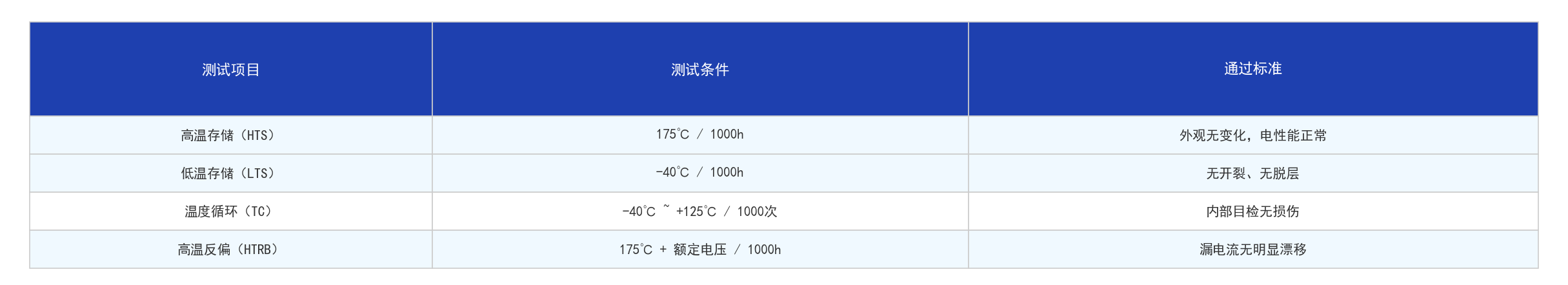

國產環氧灌封膠在IGBT模塊封裝中的典型測試項目包括：
5.2 選型要點
1. 明確應用場景 — 工作溫度范圍、電壓等級、是否戶外使用
2. 確認工藝條件 — 是否支持真空灌注？固化爐溫度上限？
3. 關注關鍵參數 — 優先考察CTE值、Tg、介電強度三大指標
4. 重視供應商資質 — 是否有IGBT行業案例和第三方檢測報告
5. 小批量驗證先行 — 完成可靠性測試后再批量導入
總結
環氧灌封膠憑借卓悅的機械強度、電氣絕緣性和環境耐受性，在大功率IGBT模塊封裝中扮演著不可或缺的角色。盡管存在CTE匹配等技術挑戰，但通過合理的配方設計和雙層復合灌封工藝（硅凝膠+環氧膠），這些難題已得到有效解決。選擇一款CTE匹配良好、經過充分可靠性驗證的環氧灌封膠產品，是保障產品質量和長期可靠性的關鍵一步。
未來，環氧灌封膠正朝著超低CTE體系（<15ppm/℃）、高導熱、快速固化、環保無鹵阻燃的方向持續發展。
